在射頻電路及高速數字電路設計的過程中,傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式,給定微帶線線寬,微帶線厚度,PCB板材的相對介電常數εr ,這款計算器便可以快速地計算出微帶線的特征阻抗Zo,而且這款計算器的準確度絲毫不遜于商業軟件。
以下為微帶線特性阻抗計算器(計算軟件):
![[diagram of PCB layers]](/Article/UploadFiles/201912/20191208105954714.jpg)
| 相對介電常數 εr | |||
| 微帶線線寬 W | 毫米 | ||
| 微帶線厚度 t | 毫米 | 等效介電常數 (εeff): | |
| 介質層厚度 h | 毫米 | 特征阻抗 (Zo): | 歐姆 |
微帶線特征阻抗計算器使用JavaScript腳本,支持所有的主流瀏覽器。

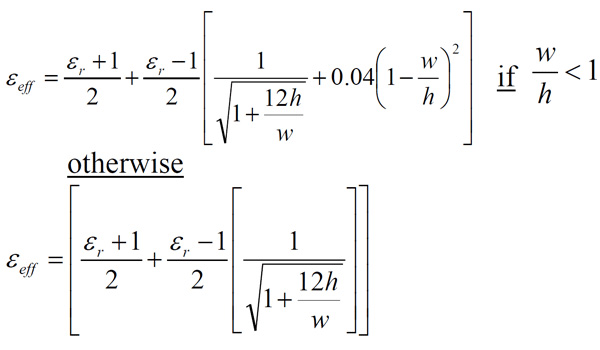

關于相對介電常數εr 與等效介電常數εeff
![[calculation formula]](/Article/UploadFiles/201912/20191208105954932.jpg)
微帶線阻抗計算公式:
關于微帶線特征阻抗Zo
![[calculation formula]](/Article/UploadFiles/201912/20191208105955345.jpg)
