CN3163是可以用太陽能板供電的單節鋰電池充電管理芯片。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源供電的鋰電池充電應用。
CN3163只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩�范圍�?nèi)。內部固定的恒壓充電電壓為4.2V，也可以通過一個外部的電阻向上調節。充電電流通過一個外部電阻設置。當輸入電壓掉電時，CN3163自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。
CN3163采用散熱增強型的8管腳小外形封裝(eSOP8)。

功能特點：

內部集成有充電電流自適應模塊，能根據輸入電壓源的電流輸出能力自動調整充電電流
可利用太陽能板等輸出電流能力有限的電壓源供電的鋰電池充電應用
輸入電壓范圍：4.4V 到 6V
片內功率晶體管
不需要外部阻流二極管和電流檢測電阻
恒壓充電電壓 4.2V，也可通過一個外部電阻向上調節
可作為電壓源使用
內部軟啟動電路
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用涓流充電模式
可設置的持續恒流充電電流可達 1A
采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱
電源電壓掉電時自動進入低功耗的睡眠模式
充電狀態和充電結束狀態雙指示輸出
C/10充電結束檢測
自動再充電
電池溫度監測功能
封裝形式eSOP8
產品無鉛，滿足rohs，不含鹵素

應用范圍：
太陽能充電器
利用太陽能板充電的應用
輸入電源電流輸出能力有限的應用
便攜式設備
各種充電器

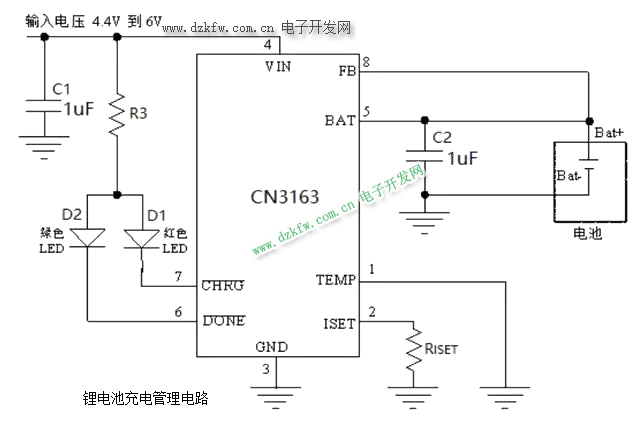

典型應用電路：

利用太陽能發電制作一個小夜燈？

眾所周知，太陽讓我們能感受到溫暖，同時，我們也可以利用太陽能來發電，太陽能屬于清潔能源，將清潔能源利用起來，將大大減少人類對環境的破壞。


工具/原料
充電板一塊
太陽能電池板一塊
鋰電池一塊
熱釋電感應燈板一塊

方法/步驟
1、首先將所需工具找齊。
2、接下來按照板上端子標注進行正負極的連接。
3、熱釋電燈板的好處就在于有人經過的時候就亮，一段時間之后滅掉，不用手動去開，省時省力，還很方便。
4、連接好后，可以找一個罐子進行裝飾一下，這樣擺放起來會好看些。

注意事項
記得經常要拿到太陽下曬，最好不隔著玻璃。
