有很多朋友初學電工，不知道該從什么地方入手，今天我們就來認識一些常見的電氣元件，了解了它們的性能和符號，才能更好的學習實物接線。

一，接觸器

接觸器是最常見的電氣元件，常用來控制電機。

接觸器

這款接觸器的型號是 CJX2-2510

C交流，J交流接觸器，X2是設計序號，25表示額定電流為25a，1表示有一個常開輔助觸點，0 表示有0個常閉輔助觸點。

標注NO的位置對應常開觸點，標注NC的位置對應常閉觸點，這個接觸器上面卡了一個輔助觸頭，增加了2組常開2組常閉點。

符號

接觸器有交流也有直流，使用的時候一定要注意區分。大多接觸器上都有2個A2觸點，這兩個觸點內部是連到一起的。

二，繼電器

常見的繼電器：熱過載繼電器，中間繼電器，時間繼電器

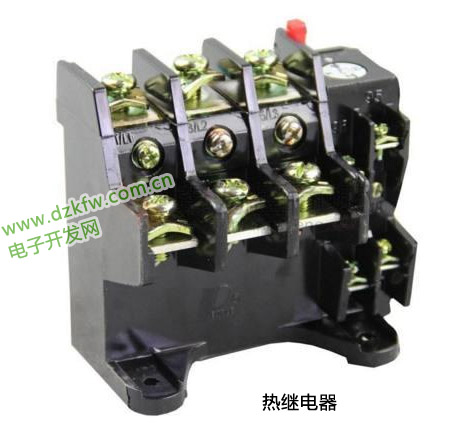

熱過載繼電器

符號

熱過載繼電器主要是用來保護電機，使用的時候需要把常閉點串到接觸器的線圈上，當電機電流達到繼電器的整定值時，熱繼電器就會斷電。

時間繼電器

符號

時間繼電器也有很多種，注意區分它的動作觸點，有的動作觸點有延時功能，有的只是瞬時動作觸點。還有就是它的圖形符號，區分是通電延時還是斷電延時。

2種情況一定要區分開

中間繼電器

符號

中間繼電器的圖形符號和接觸器的類似，文字符號是KA。線圈也分交流和直流，使用的時候注意區分。

三，斷路器

斷路器

常見的斷路器：空氣開關和漏保

比如這款斷路器的型號DZ47-63 C10

47是設計序號，63是殼架等級電流，也是它能承受的最大電流值。C10表示額定電流，也就是我們說的保護電流，達到這個電流值，斷路器就會跳閘。

四，開關

按鈕開關

按鈕開關的種類很多，常見的有檔位開關，帶指示燈的開關，自復位開關，急停開關等等。這些開關底部都是有兩組開關，一組常開一組常閉，按需要接線即可。行程開關的原理也一樣，接法類似。

符號

五，熔斷器

熔斷器

符號

以上是常見的幾款電氣元件，熟悉以后可以找一些簡單的電路圖，學習實物接線，另附一個手動星三角電路圖，有興趣的朋友可以試著接一下

星三角
