FX3U-4AD連接在FX3G/FX3GC/FX3U/FX3Uc可編程控制器上，是獲取4通道的電壓/電流數據的模擬量特殊功能塊。FX3UC-4AD不能連接在FX3G/FX3U可編程控制器上。
1、FX3G/FX3GC/FX3U/FX3UC可編程控制器上最多可以連接8臺*1(包括其它特殊功能模塊的連接臺數。)
2、可以對各通道指定電壓輸入、電流輸入。
3、A/D轉換值保存在4AD的緩沖存儲區(BFM)中。
4、通過數字濾波器的設定，可以讀取穩定的A/D轉換值。
5、各通道中，最多可以存儲1700次A/D轉換值的歷史記錄。

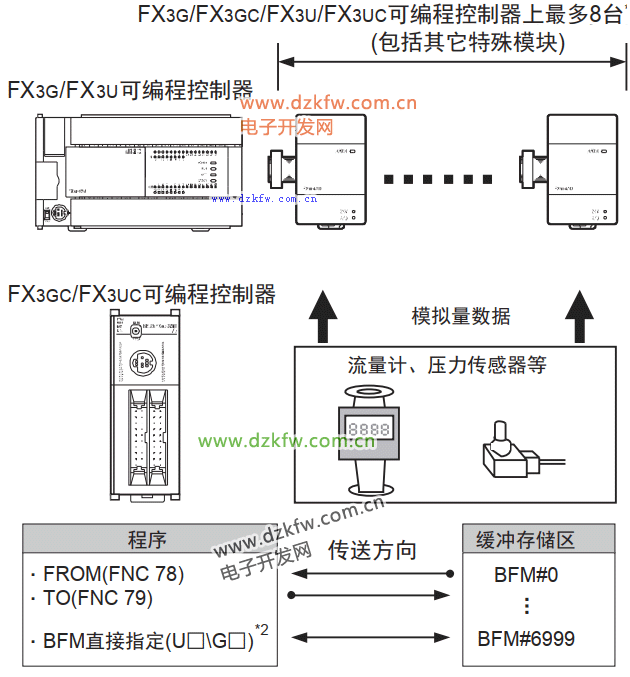

系統構成

性能規格

端子排列

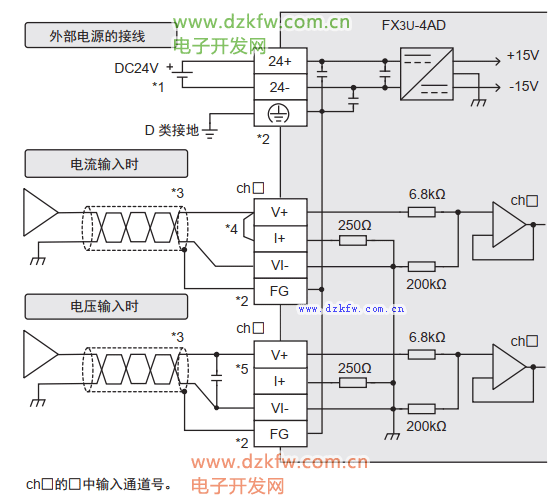

模擬量輸入接線

1、連接的基本單元為FX3G/FX3u可編程控制器(AC電源型)時，可以使用DC24V供給電源。

2、在內部連接 「FG」端子和「接地)」端子。
模擬量的輸入線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。

3、電流輸入時，請務必將「V+」端子和「I+」端子短接。
4、輸入電壓有電壓波動，或者外部接線上有噪音時，請連接0.1~0.47mF 25V的電容。

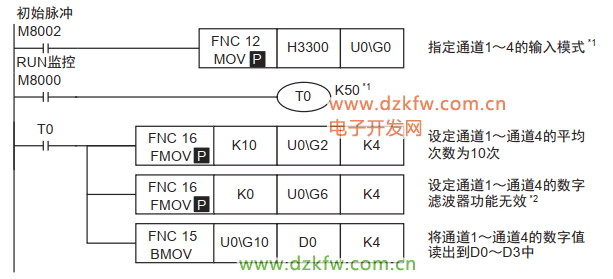

順控程序舉例

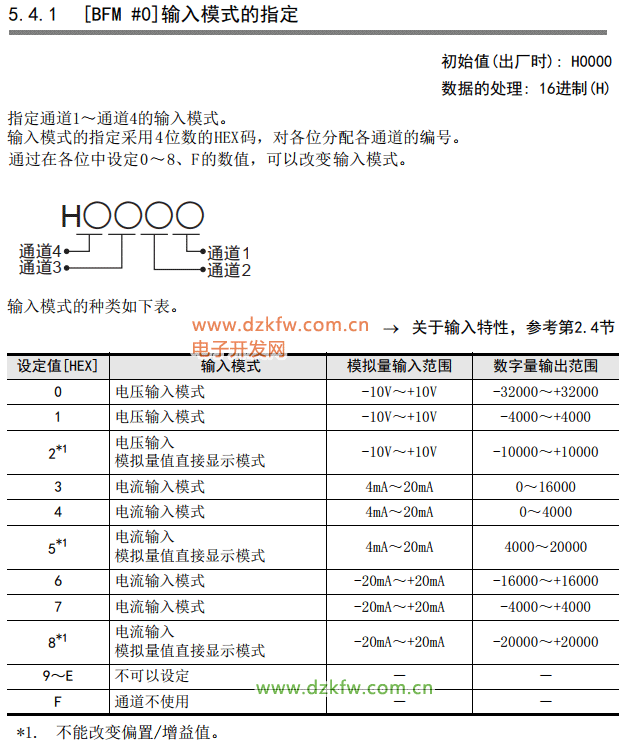

4AD中的緩沖存儲區一覽如下所示。

示例程序

案例

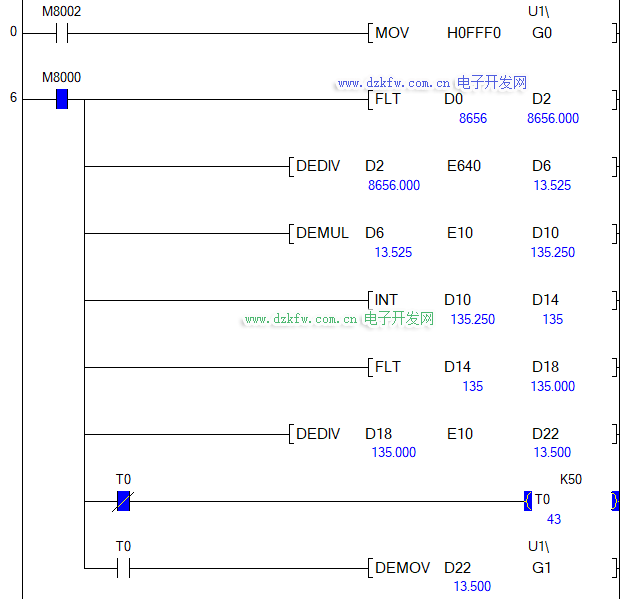

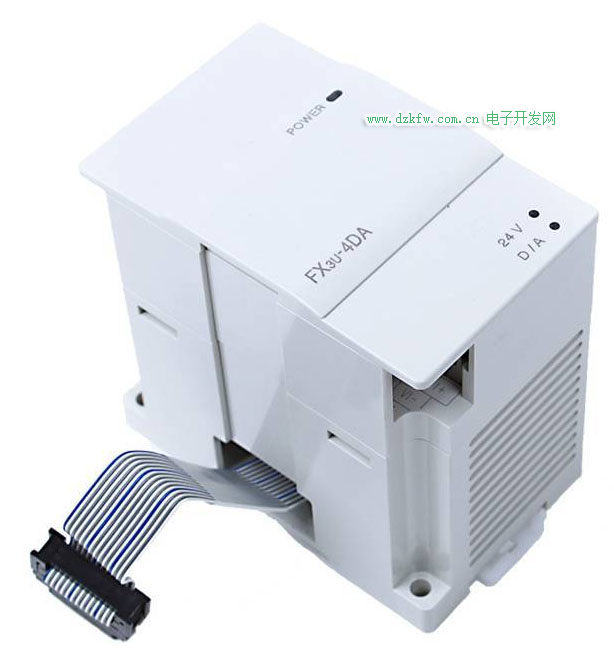

利用FX3U-4DA(1號單元)的通道1輸出0-10V電壓信號控制變頻器對應輸出0~50HZ。

1、已知單元號是1號，同時從精度高的角度進行選擇0模式。

2、確定模擬量與數字量關系。

3、程序編程。

解析：為了使模擬量更加順滑，精度為小數點后一位，所以要對計算后的數值進行轉換。
