在編寫程序中我們難免程序中會有出現多段重復的程序，特別是功能相同的程序，這樣我們編程起來很費時間，也很繁雜，不利于觀看。那有沒有一種功能讓這些功能相同的程序打包成一個塊來使用呢？有的，這就要用到FB功能塊的功能了。

常用的FB功能塊的程序都可以在官網下載，包括CPU的功能塊，定位模塊的功能塊，CC-LINK遠程I/O模塊的功能塊等。

進入官網——樣本程序庫

https://wx97f6aec9de7f7c2b.h5.xiaoe-tech.com (二維碼自動識別)

進入三菱的程序庫



程序庫頁首



下載類型為FB的



下載好的程序庫，要進行安裝，然后導入GX Works2才能使用。下面介紹如何安裝和導入GX Works2。

1，下載完后是一個壓縮文件，進行解壓。

2，點擊setup.exe進行安裝即可。

3，打開GX Works2軟件

4，新建一個文件，勾選使用標簽。



5，選在工程中獲取庫



6，我只安裝了定位模塊D75的程序塊，所以這里只有D75的選項，勾選它。



7，按FB一覽更新，勾選定位模塊D75你要用到的功能程序塊。



8，按確認即可導入。



整個流程就是這樣，導入其他的FB程序庫也是這樣操作。

那要是你自己想做個程序塊該如何創建和使用呢？列如用起保停程序：

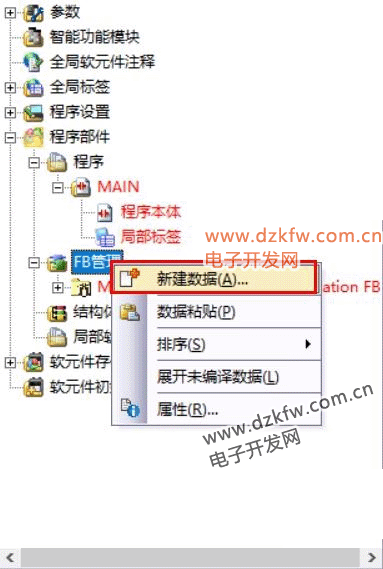

1，右鍵新建數據



2，寫入數據名稱，確定



3，進入起保停的局部標簽，定義好類型，標簽名，數據類型。（下面再詳細介紹這幾種類型）

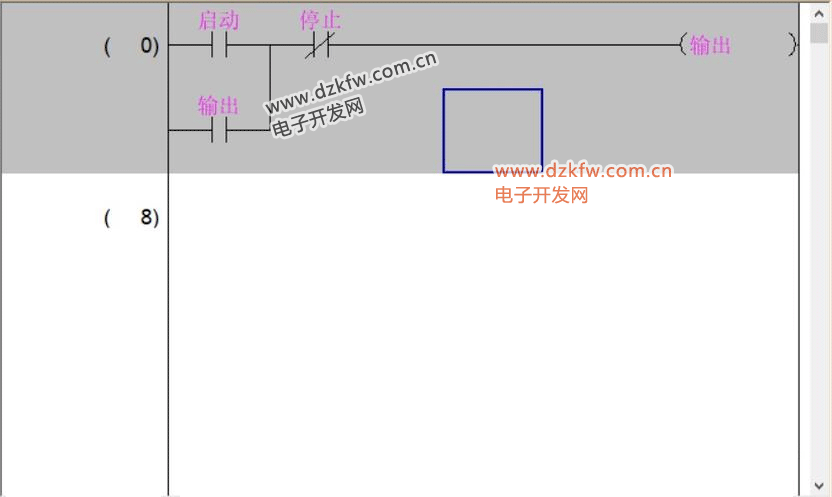

4，進入程序本體編寫程序





5，全部編譯，按是

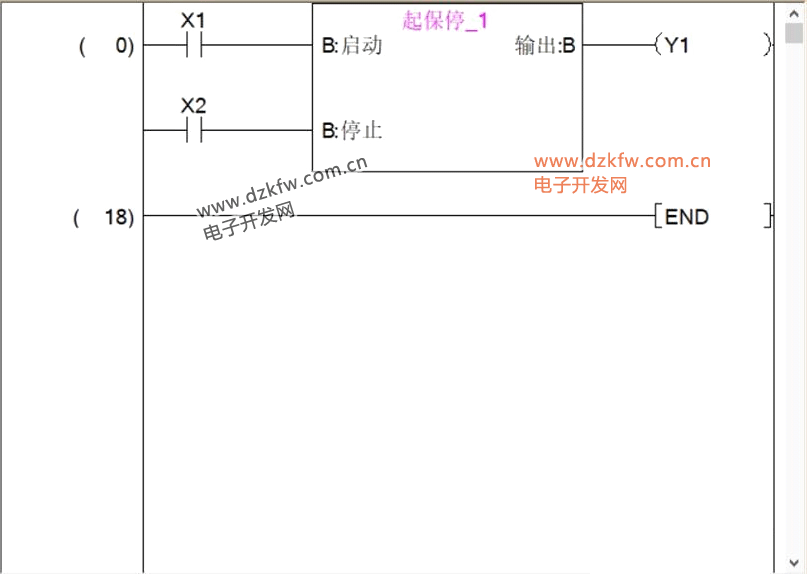

6，進入MAIN主程序本體頁面，鼠標按起保停著拖過來MAIN程序本體界面。確認



7，寫好程序，全部編譯

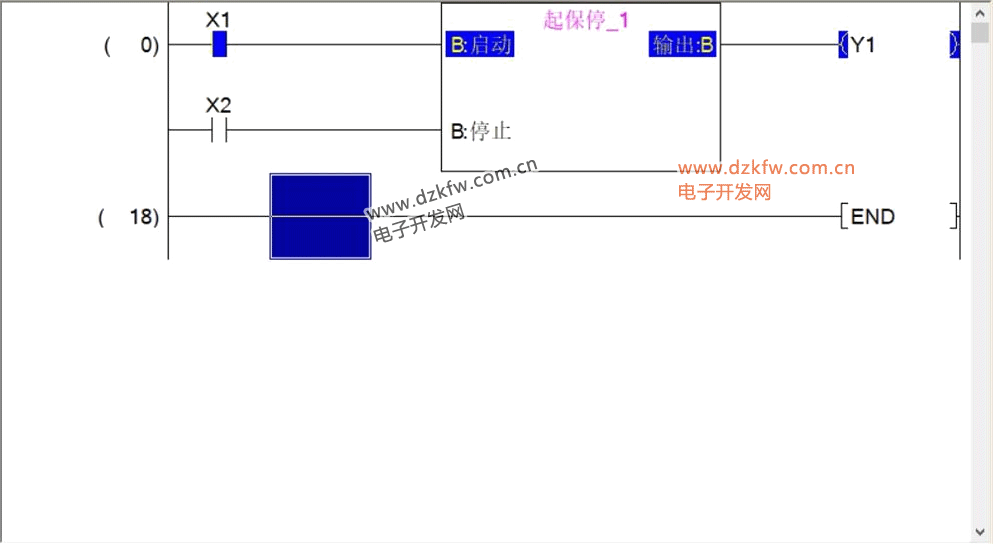

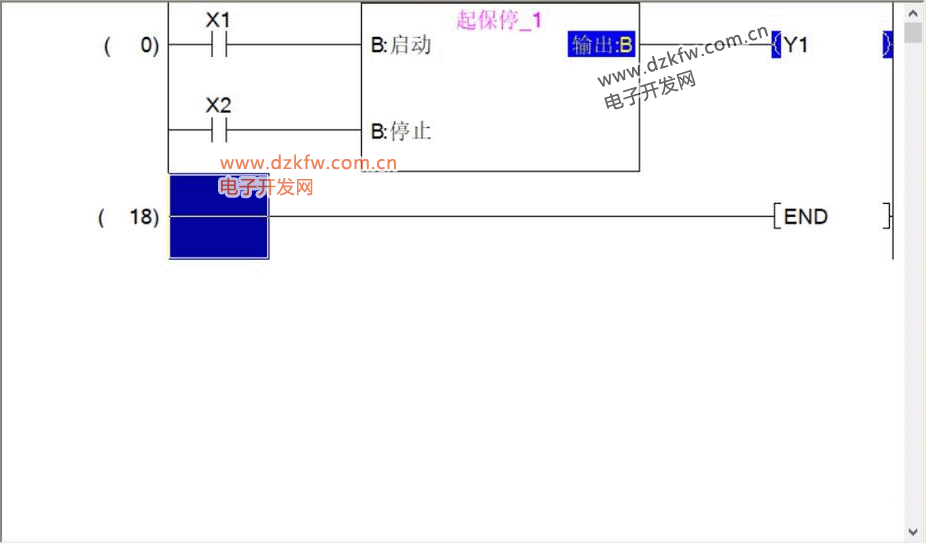

8，模擬一下



X1通一次的話，Y就會一直保持輸出。





直到X2通一下，Y1才會斷開。





這個程序塊的功能就是這么用，如果遇到一些程序重復次數多而且程序又多的情況下，使用這FB程序塊的功能是事半功倍的。還有是編寫簡單工程時使用這FB程序塊的功能編寫程序速度會更快，也不容易出錯。
