PLC相對于單片機的優點就是其穩定性，不容易壞。所以當PLC不能正常工作時，很大問題是程序出錯或者接線的問題。但難免會因為硬件老化或者操作不當等問題，導致PLC硬件發生故障。

今天以西門子S7-200SMART PLC為例，講一下硬件診斷的方法。CPU提供了多種方法進行診斷CPU的硬件狀態：

① 指示燈

② CPU信息

③ 特殊寄存器（SM）數值分析

注意：通常是三種方法一起使用

指示燈

S7-200 SMART CPU有三個燈，分別是RUN、STOP、和ERROR狀態指示燈，其中ERROR指示燈常亮紅色表明有故障報警。EM擴展模塊有一個DIAG狀態指示燈。SB電池信號板上有一個Alarm指示燈。這些指示燈都具有故障報警功能。

硬件模塊上的指示燈僅提示用戶CPU，EM模塊和SB信號板是否有故障，而不是直接告訴用戶故障是什么，因為模塊指示燈指示的原因不止一個故障。要了解故障的詳細信息，您需要查看CPU的信息和特殊寄存器（SM）的值。

CPU信息

PLC具有自診斷功能，當發生故障時可查看CPU信息。如何查看CPU信息？上一篇文章也有說明，需要通過西門子PLC編程軟件STEP7-Micro/WIN SMART，PLC連接上的時候才能看到。通過了解CPU的狀態信息進行故障排除。在CPU信息中，除了CPU的硬件信息和操作狀態之外，還可以獲得其他有用信息，例如當前程序的掃描周期。

編程界面—PLC—PLC

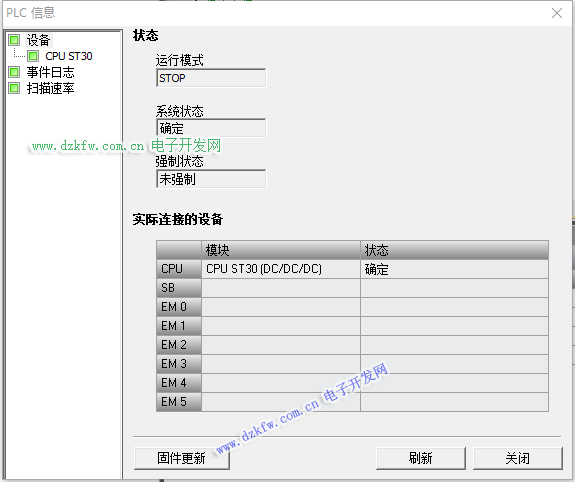

PLC信息

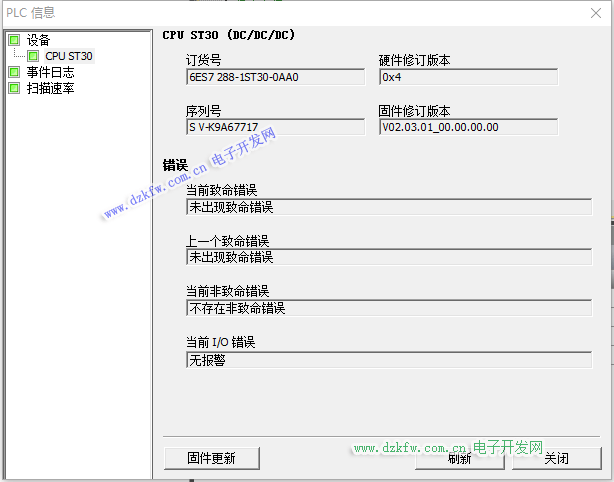

從CPU的錯誤信息窗口中可以得到CPU致命錯誤、非致命錯誤、當前IO錯誤的信息提示。還包括CPU的產品序列以及固件版本。

時間日志

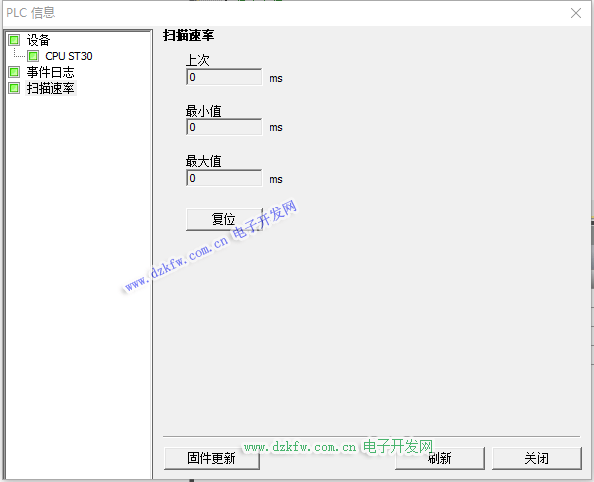

掃描速率頁面可以得到CPU程序實際運行的掃描周期的時間。

特殊寄存器（SM）數值

西門子S7-200SMART PLC內部有特殊寄存器SM，通過在線監控相應SM的數值可以得到信息參數來診斷硬件故障。 根據S7-200 SMART系統手冊，可以了解相應故障的解釋和說明。

當您遇到S7-200 Smart PLC上所有燈都閃爍不止的狀況時，別擔心，這可能是電路信號傳遞中的一個警示。首先，我們需要明確，這種全燈閃爍通常表示系統可能存在潛在問題。請先檢查電源連接，確保輸入電壓穩定且無損壞，因為電源異�？赡苁怯|發燈光閃爍的首要原因。

如果電源正常，問題可能出在內部的硬件組件上，比如輸入輸出模塊、CPU模塊或者I/O擴展板。檢查這些部件是否插緊，有沒有燒壞或接觸不良的情況。同時，確認接線是否正確，避免短路或接地故障。

如果檢查了電源和硬件后仍無改善，您可能需要使用診斷功能來進一步定位問題。S7-200 Smart提供了詳細的故障碼系統，通過查看錯誤代碼，可以獲取更具體的故障信息。務必查閱相關手冊，理解這些代碼的含義并采取相應的修復措施。

若以上步驟都未能解決問題，強烈建議聯系專業的技術支持或者維修人員，他們具備專業的知識和工具，能夠幫助您徹底解決這個問題，確保PLC的穩定運行。
